Iron Titanium Mineral. 금홍석
| TiO2 | 97-98% | |
| Fe2O3 | 미량 |
이외에 크롬 등의 다른 불순물이 포함되어 있을 수 있다. 불순물이 많으면 ilmenite 라고 한다.
라이트 루틸, 다크 루틸이 있지만 국내에서는 한 종류만 있는 것 같고 어떤 것인지는 불확실하다. 라이트 루틸은 다크를 한번 소성한 것으로 약간의 차이이지만 티타늄이 더 농축되어 들어가 있다. 따라서 같은 무게라면 라이트 루틸의 티타늄 함량이 더 높다.
흐름이 있는 패턴을 만듬 5% 이하 사용. (존 브리트 책에는 2-9%) 많이 쓰는 레시피에서도 6-8%.
같은 루틸이어도 생산 시기에 따라 차이 있을 수 있다.
1%만으로도 유약을 완전히 바꾸기도.
코발트 없이 블루 만듬.
철 , 주석이 함께 있을 때 효과적, 흥미로운 결과.
루틸의 티타늄이 핵심역할. 결정생성이 유탁 효과를 내는데 높은 알루미늄이 들어간 유약은 흐름성이 적어 결정 생성을 방해하기도. 실리카가 많은 경우도 그렇다.
소성 후반에 가스를 방출하기 때문에 핀홀의 원인이 되기도 하는데 티타늄 자체는 가스를 방출하지는 않는데 티타늄을 사용한 유약에서 종종 핀홀이 많이 발생하며 원인은 잘 알려져 있지 않다.
가스방출로 물집, 말림 등이 생길 수 있다. 역시 경험적으로 그렇다는 것 같고 확실한 과학적 인과관계는 없는 듯하다.
제작하기에 따라서 food safe 유약으로도 만들 수 있다고함: 링크 참고
그레눌라 루틸은 소지에 첨가하여 반점 speckles 을 만들기도.
산업에서 용접에 사용.
루틸은 자연적으로 발생하는 광물로, 주로 이산화티타늄(TiO₂)으로 구성되어 있으며 철분 함량이 높고 미량의 불순물이 함유되어 있습니다.
역동적이고 예측할 수 없는 유약 마감을 원하는 도예가들이 즐겨 사용합니다.
유약에서 루틸의 주요 효과
다양화 Variegation: 루틸은 단순한 착색제보다는 바리에게이터로 가장 자주 사용됩니다. 특히 석기 유약에 소량(2% 정도)만 첨가해도 극적인 줄무늬, 얼룩, 반점 및 결정 효과를 만들 수 있습니다.
결정화: 루틸은 유약이 식으면서 미세 결정의 발달을 촉진하여 파란색, 황갈색, 금색, 노란색 또는 자주색 색조를 만들 수 있으며 일부 유약에서는 특징적인 “루틸 블루” 효과를 낼 수 있습니다. 이러한 효과는 특히 냉각 주기가 느릴 때 두드러집니다.
표면 질감: 루틸이 있으면 물줄기, 줄무늬, 시각적으로 흥미롭고 종종 예측할 수 없는 표면이 생길 수 있습니다. 루틸을 높은 비율(6~8%)로 사용하면 멋진 결정질과 다양한 표면을 만들 수 있지만 유약 결함이 발생할 수도 있습니다.
색상 수정: 루틸 자체는 유약을 갈색 또는 노란색으로 얼룩지게 할 수 있지만, 다른 착색제, 특히 철에 민감한 착색제와의 상호작용으로 인해 색이 탁해지거나 변색될 수 있습니다. 또한 결정화 효과를 통해 철제 유약의 색상을 밝게 할 수도 있습니다.
사용 및 고려 사항
일반적인 양: 루틸은 일반적으로 5% 미만의 양으로 유약에 첨가되지만 ‘루틸 유약’은 더 강력한 효과를 위해 더 많이 포함할 수 있습니다. 과도한 루틸은 표면 결함을 유발할 수 있으며, 비율의 작은 변화도 외관에 큰 영향을 미칠 수 있습니다.
불투명 유약과의 상호 작용: 루틸의 다양한 효과는 투명 또는 반투명 글레이즈에서 가장 잘 나타납니다. 지르콘과 같은 불투명제를 추가하면 그 영향을 크게 줄일 수 있으며, 산화주석은 루틸과 상호 작용하여 독특한 결정 효과를 만들 수 있습니다.
입자 크기: 루틸의 거칠기는 유약 결과에 영향을 줄 수 있습니다. 미세한 분말일수록 유약의 색이 옅어지고, 거친 분말일수록 특수 효과가 강화될 수 있습니다. 최근 공급품은 미세하게 분쇄되는 경향이 있으므로 예상되는 유약 모양이 달라질 수 있습니다.
유약 화학: 천연 루틸의 광물학 및 불순물은 단순히 이산화티타늄과 산화철을 혼합하는 것만으로는 쉽게 재현할 수 없습니다. 루틸의 독특한 효과는 부분적으로 이러한 천연 불순물 때문입니다.
잠재적 문제: 루틸의 양이 많으면 핀홀, 기포 또는 내구성이 떨어지고 수저 자국이나 침출이 발생하기 쉬운 불쾌한 미세 결정질 표면과 같은 유약 결함이 발생할 수 있습니다.
| Property/Effect | Description |
|---|---|
| Main function | Variegator, not just a colorant |
| Visual effects | Speckling, streaking, mottling, micro-crystals, blue/tan/gold |
| Typical usage | 2–5% (can be higher for dramatic effects) |
| Color impact | Brown/yellow, modifies other colorants, can lighten iron glazes |
| Opacifier interaction | Zircon reduces effect, tin can enhance unique crystal formation |
| Potential issues | Pinholing, bubbles, surface flaws at high percentages |
| Best results | Transparent/translucent, fluid glazes, slow cooling |

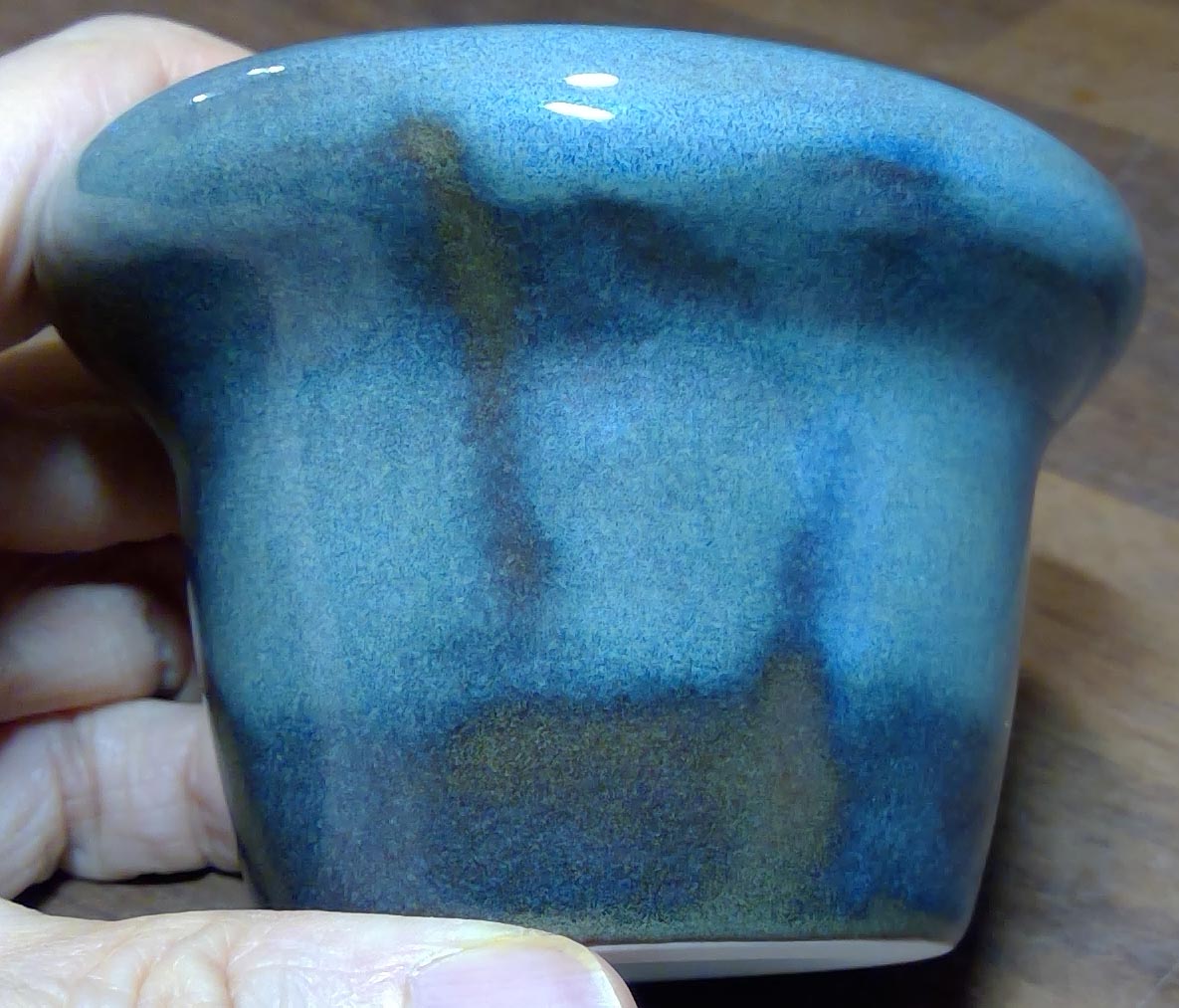

루틸 블루 rutile blue glaze
루틸 블루 유약은 세라믹 유약의 일종으로, 유약이 더 얇아진 곳에 갈색으로 상분리가 생기는 다채로운 흐르는 듯한 파란색 표면이 특징입니다. 이 효과는 이산화티타늄(TiO2)과 산화철(Fe2O3)을 공급하는 광물인 루틸이 존재하기 때문에 만들어지며, 이 광물은 냉각 중에 상호 작용하여 독특한 파란색과 표면 결정화를 생성합니다. 이 파란색은 주로 루틸에 함유된 티타늄 때문에 ‘티타늄 블루’라고 불리기도 합니다.
특징:
냉각 시 Variegation과 결정화로 인해 물줄기 또는 흐르는 무늬가 나타납니다.
유약 용융물은 충분히 유동적이어야 하며, 일반적으로 알루미나(Al2O3) 함량이 낮고 실리카(SiO2)가 충분해야 합니다.
파란색 효과는 특히 결정화를 허용하는 1400°F 이상에서 천천히 냉각하면 더욱 향상됩니다.
루틸 블루 유약은 불안정하고 용융물의 표면 장력과 기포 때문에 물집이 생기거나 기어가는 등의 결함이 발생하기 쉽습니다.
결과를 최적화하기 위해 소성 일정(예: 드롭 앤 홀드 또는 저속 냉각)과 유약 화학(플럭스 수준, 철분 함량)을 조정해야 하는 경우가 많습니다.
루틸 소스는 순도와 입자 크기가 다양하여 일관성과 외관에 영향을 미칩니다.
때로는 이산화티타늄과 소량의 산화철 또는 코발트가 보다 안정적이고 선명한 청색을 위한 대체물 또는 강화제로 사용됩니다.
또한 루틸은 유약을 더 높은 비율로 불투명하게 하여 파란색 효과를 감소시킬 수 있습니다.
대표적인 예로 “플로팅 블루” 유약이 있는데, 인기 있지만 까다롭고 신중한 소성 및 재료 관리가 필요한 것으로 알려져 있습니다. 이 유약은 산화 및 환원 소성 분위기 모두에서 석기 온도에서 널리 사용됩니다.
요약하자면, 루틸 블루 유약은 티타늄과 루틸의 산화철이 상호 작용하여 만들어내는 복잡하고 흐르는 듯한 푸른 표면 효과로 인해 가치가 있지만 일관되고 결함 없는 결과를 얻으려면 신중한 배합과 소성이 필요합니다.
다음은 벤 클라크와 앤드류 오스터버그가 공유한 콘 10 소성에 적합한 잘 알려진 루틸 블루 유약 레시피로, 산화 또는 환원 분위기에서 새틴 블루 표면을 연출할 수 있습니다:
루틸 블루 글레이즈 레시피(콘 10)
석회석: 3.00%
백운석: 17.27%
커스터 장석: 32.73%
EPK (카올린으로 대체 가능): 18.36%
루틸(일반적으로 파란색 효과를 위해 약 4~5% 첨가)
(느린 냉각이 필요할 수도)
이 레시피는 소성 중 루틸의 철과 티타늄 산화물이 반응하여 생성되는 흐르는 듯한 잡색의 푸른색 표면으로 유명합니다. 유약은 블리스터나 크롤링과 같은 결함을 방지하기 위해 소성 일정과 슬러리 농도를 세심하게 제어해야 합니다.
콘 6 소성의 경우, 약 4%의 루틸을 첨가한 알버타 슬립과 페로 프릿 3134를 80:20으로 혼합하여 사용하는 GA6-C 레시피가 널리 사용됩니다. 이 유약은 파란색 결정화 효과를 내기 위해 느린 냉각 일정이 필요합니다. 콘 6에서는 루틸 비율이 매우 중요하며, 약 5%를 초과하면 유약이 지나치게 불투명해져 파란색 효과를 잃을 수 있습니다. 때때로 이산화티타늄이 청색 착색을 위해 루타일의 보다 일관된 대안으로 사용됩니다.
요약하면, 루틸 블루 유약 레시피는 일반적으로 플럭스 베이스 유약에 4~5%의 루틸을 첨가하고, 콘 10 또는 콘 6으로 소성하여 천천히 냉각한 다음 슬러리 및 소성 조건을 조정하여 원하는 새틴 블루 점박이 잡색의 표면을 얻습니다.
