출현: 16세기 일본 미노지방 (모모야마 시대), 아나가마.

시노 유약은 미노 지역 모모야마 시대(1568~1600년)에 처음 개발된 일본 고유의 도자기 유약입니다. 시노 유약은 일본 도자기에 사용된 최초의 흰색 유약이라는 특징을 가지고 있습니다.

두꺼운 흰색 유약에 그을린 듯한 붉은색 자국이 있고 핀홀 같은 작은 구멍이 있는 것이 특징이다. 종종 크롤링(말림)이 있다.

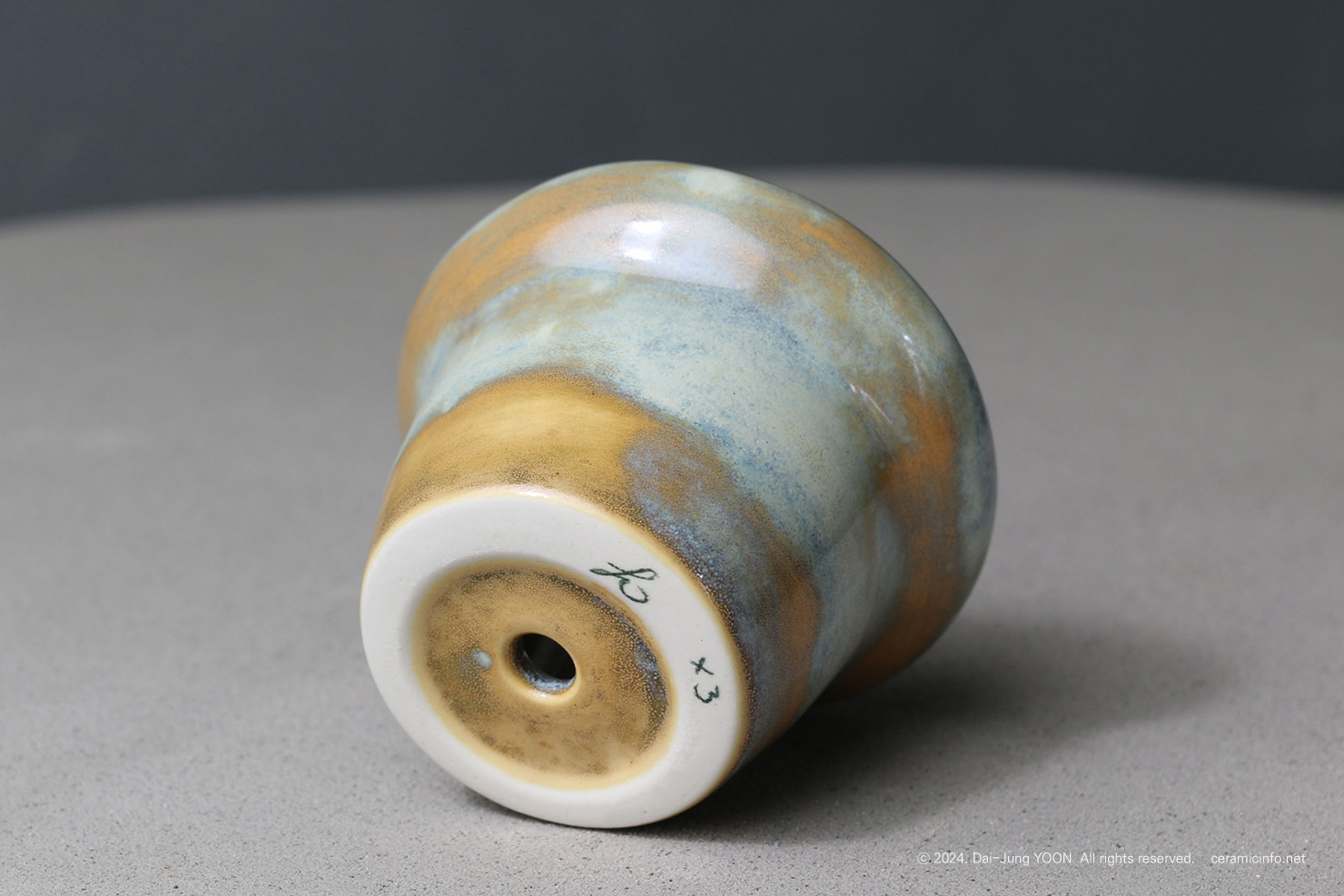

외관: 시노 유약은 유백색에서 주황색을 띠며 붉은 주황색 또는 검은색 반점이 있는 것으로 유명합니다. 이러한 반점은 소성 과정에서 탄소가 유약에 남아 독특한 패턴과 색상을 만들어내는 탄소 포획으로 인해 발생합니다.

질감: 유약은 일반적으로 두껍고 때로는 새틴이나 살결 같은 표면을 가지고 있습니다. 크롤링(유약이 벗겨져 점토가 드러나는 현상), 핀홀링, 크레이징 등 다양한 효과를 나타낼 수 있습니다. 다른 유약에서는 결함으로 간주될 수 있지만 시노에서는 미적 기여로 인해 이러한 효과를 높이 평가합니다.

구성: 시노 유약은 주로 장석을 기반으로 하며 알루미나는 높고 실리카는 상대적으로 낮습니다. 소다회 또는 네펠린 시네나이트에서 추출한 나트륨이 주요 플럭스로 작용하여 특유의 번쩍임과 탄소 포집을 촉진합니다.

소성: 전통적으로 시노 유약은 환원 조건에서 아나가마(장작 가마) 가마에서 장시간 소성하고 천천히 냉각하는 방식으로 구워집니다. 이 방법은 유약의 탄소 포집 능력을 향상시키고 독특한 표면과 색상 변화를 만들어냅니다.

미적, 문화적 중요성
다양성: 시노 유약 도자기는 함께 구워도 똑같지 않습니다. 유약 화학, 소성 분위기, 가마 배치의 상호작용으로 인해 다양한 표면 효과가 나타나는데, 이는 시노가 예측 불가능성과 일본의 와비사비(불완전함 속의 아름다움) 철학과의 연관성으로 유명해진 이유 중 하나입니다.

형태: 시노 유약은 찻그릇, 접시 및 기타 도구에서 가장 흔히 볼 수 있으며, 보통 쪼그리고 앉은 원통형 형태와 소박하고 유기적인 외관을 가지고 있습니다.

서양에서의 응용
아메리칸 시노: 20세기에 시노 유약은 특히 미국에서 서양 도예가들에 의해 채택되고 변형되었습니다. 미국산 시노 유약은 점토 함량이 높은 경우가 많으며 극적인 크롤링과 표면 장력으로 유명합니다. 더 잘 녹는 나트륨 소스를 포함하면 뚜렷한 번쩍임과 색상 변화가 생깁니다.

Effect	Description
Carbon Trapping	Dark, shadowy spots from carbon retained in the glaze during reduction firing
Crawling	Glaze pulls away in spots, revealing bare clay; often intentional in Shino
Flashing	Orange or red patches, often due to iron in the clay or glaze
Pinholing	Tiny holes in the glaze, sometimes seen as part of Shino’s aesthetic



시노 유약은 풍부한 역사, 독특한 화학적 특성, 도자기에 선사하는 예측할 수 없는 유기적 아름다움으로 유명합니다. 두껍고 종종 불완전한 표면과 미묘한 색상 변화 및 질감 효과가 결합되어 우연의 역할과 재료와 불의 자연스러운 상호작용을 작품에 수용하고자 하는 도예가들이 가장 선호하는 유약입니다.



풍부한 장석과 풍부한 점토가 기본 레시피라서 쉬운 레시피도 있다.

현대의 레시피 예:
http://www.potters.org/subject113341.htm

낮은 온도에서 오래 소성하는 경향이 있음.



알루미나 함량이 매우 높고 따라서 이를 녹이기 위해 매용제 중 알칼라인 메탈  비율이 매우 높은 것이 많다. 내구성에 있어서 좋지 않을 수 있어 고려가 필요해 보인다.



오리베도 시노의 일종? – 흰색 오리베. 일반적으로 생각하는 녹색 오리베는 녹색 오리베라고 해야한다?
