True matte(Stull 맵에서 matte 영역)와 녹지 않은 유약의 차이:

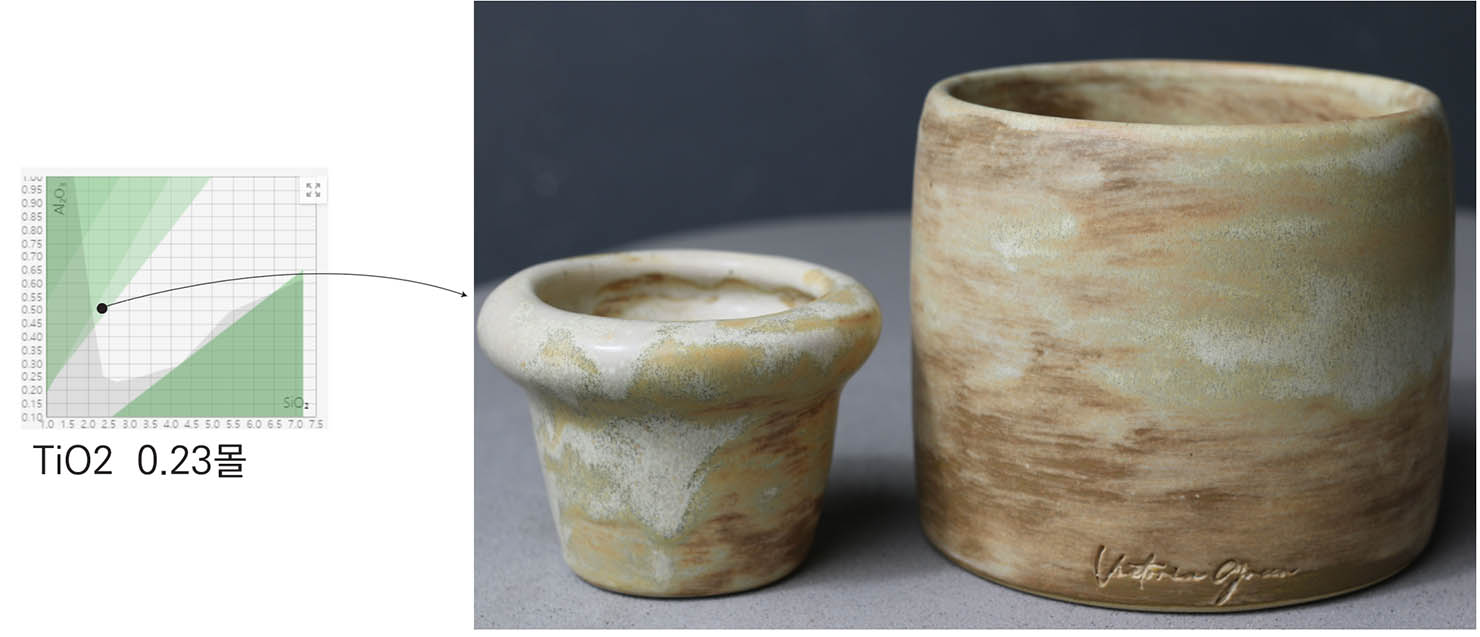

사진 처럼 True matte: 온도를 올려서 흐를 정도라도 매트 질감이 유지된다.
덜 녹은 매트는 온도를 올려 소성하면 광택이 될 수 있다.

스털맵에서 광택 영역의 레시피인데 무광이 나왔다면 덜 녹은 것으로 간주 할 수 있다. 단 티타늄, 마그네슘 함유 유약은 예외가 있다.
스텁맵에서 무광 영역의 레시피는 충분히 녹은 것인지 판단이 어렵다. 실리카를 추가해서 유광영역으로 이동시켜서 광택이 되면 충분히 녹았다고 볼 수 있다. 단 티타늄, 마그네슘으로 인한 무광일 경우에는 또한 판단이 어렵다. 이 경우에는 조금 두껍게 시유해서 흐르는지를 보면 충분히 녹았다고 판단할 수 있다.

도자기의 무광택 유약

정의 및 외관

무광 유약은 녹여서 구운 후 표면이 광택이 나지 않고 칙칙하고 무광택으로 마감되는 세라믹 유약입니다. 녹지 않거나 덜 구워진 유약과 달리 진정한 무광 유약은 완전히 녹았지만 거울처럼 빛을 반사(반사광)하지 않고 산란시킵니다. 이러한 산란은 작은 결정이나 미묘한 표면 질감과 같은 미세한 표면 특성으로 인해 광택에 필요한 매끄러움을 방해하기 때문입니다.

매트 표면을 만드는 방법

글레이즈의 무광택 효과는 일반적으로 다음 메커니즘 중 하나 이상을 통해 이루어집니다:

미세 결정 구조: 가장 일반적인 방법은 냉각 중에 유약 내에 미세한 결정이 형성되는 것입니다. 칼슘, 아연 또는 마그네슘 화합물로 구성된 이러한 결정은 빛을 산란시켜 매트한 외관을 만듭니다.

마이크로 리플 표면 Micro-Rippled Surfaces: 알루미나 함량이 높으면 유약 용융물이 딱딱해져 수평을 이루지 못하고 빛을 산란시키는 미묘한 물결 모양 표면이 생길 수 있습니다.

산화마그네슘(MgO): 활석이나 백운석에서 추출한 산화마그네슘(MgO) 함량이 높은 유약은 특히 중고온에서 ‘실키 매트’라고도 하는 매끄럽고 부드러운 무광택 표면을 만들 수 있습니다.

기타 알칼리성 토류 플럭스: 플럭스(바륨, 스트론튬, 칼슘, 마그네슘)의 선택은 매트 글레이즈의 질감과 색상 반응에 영향을 미칩니다. 예를 들어 바륨은 가장 밝은 색상을 생성하지만 표면이 거칠고, 마그네슘은 가장 부드럽고 촉감이 좋은 무광택 표면을 생성합니다.

촉감 품질

무광택 글레이즈는 광택이 없지만 촉감이 매우 부드럽거나 심지어 미끄럽게 느껴질 수 있습니다. 이는 미세한 돌기가 마찰을 줄여 유광 유약보다 더 부드러운 느낌을 주기 때문입니다. 구체적인 촉감은 유약의 화학 성분과 결정 또는 표면 특징의 크기와 분포에 따라 달라집니다.

소성 및 배합 고려 사항

냉각 속도: 결정의 발달(따라서 무광택 정도)은 소성 후 냉각 속도에 따라 크게 달라집니다. 냉각 속도가 느리면 결정이 더 커지고 무광택이 거칠어지는 반면, 냉각 속도가 빠르면 더 부드럽거나 광택이 있는 마감이 될 수 있습니다.

원재료 선택: 무광택 유약은 종종 특정 산화물(예: CaO, ZnO, MgO 또는 Al₂O₃)의 고농도가 필요하며 표면 질감을 향상시키기 위해 더 거친 원료를 포함할 수도 있습니다.

색상 반응: 사용되는 플럭스의 유형은 표면뿐만 아니라 색상 강도에도 영향을 미치며, 바륨은 가장 밝은 색상을, 마그네슘은 가장 차분한 색상을 제공합니다.

요약 표: 매트 글레이즈의 주요 특징

Feature	Description
Surface Finish	Dull, nonglossy, may be smooth or textured
Main Mechanisms	Microcrystals, micro-ripples, high alumina/MgO
Tactile Quality	Can be silky, smooth, or slightly abrasive
Color Response	Varies by flux; barium brightest, MgO softest
Firing Sensitivity	Strongly affected by cooling rate
